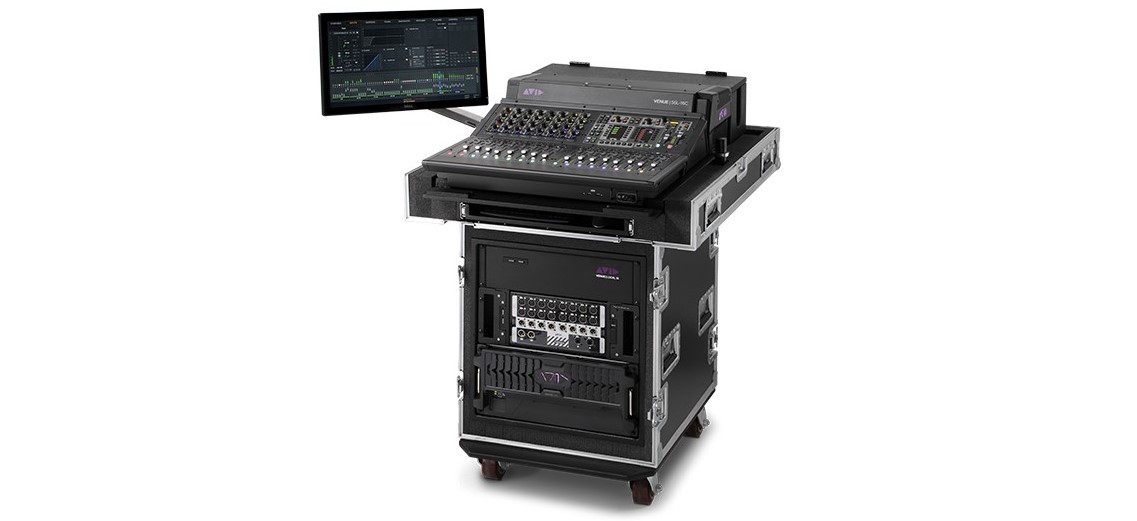

• *Avid VENUE S6L-16C – Mesa de Som Digital

    Mesa de som digital com 16 faders para canais

    Introdução

    Uma nova era para o som ao vivo
    Mixe e grave com facilidade produções ao vivo de qualquer tamanho. Avid VENUE | S6L possui processamento e clareza sonora sem paralelo para artistas e engenheiros que desejam o melhor som possível para seus shows. Do suporte e controle direto de plug-ins AAX e Waves e gravação de 128 pistas no Pro Tools até sua capacidade modular com processamento de mais de 300 canais, a plataforma unificada S6L entrega mixagem eficiente, criatividade e flexibilidade preenchendo as necessidades de qualquer produção. A nova linha traz cinco opções de consoles, três versões de rack de processamento e escolha entre quatro módulos de entradas e saídas, sendo todo o sistema 100% compatível do hardware ao software passando pelos arquivos show, tornando fácil configurar o sistema perfeito com o tamanho ideal para suas necessidades.

    Especificações

    Console

    S6L-48D

    S6L-32D

    S6L-24D

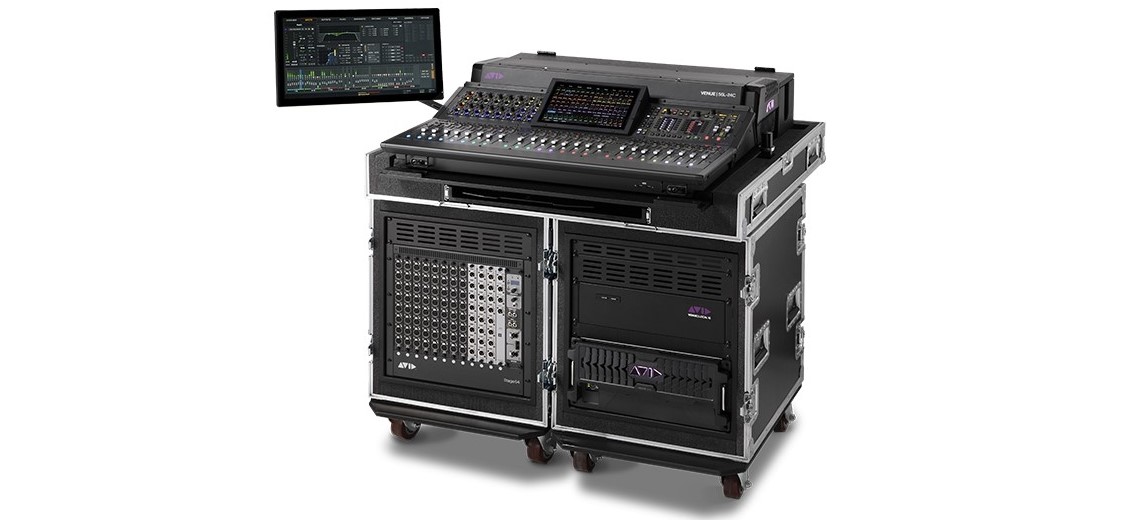

    S6L-24C

    S6L-16C

    Touchscreens de 12-polegadas visíveis a luz do dia

    1 Touchscreen Master, 5 módulos de toque para canais

    1 Touchscreen Master, 3 módulos de toque para canais

    1 Touchscreen Master, 2 módulos de toque para canais

    1 Touchscreen Master

    Nenhum

    (requer touchscreen externo levado pelo usuário)

    Faders

    48 + 2

    32 + 2

    24 + 2

    24 + 2

    16 + 2

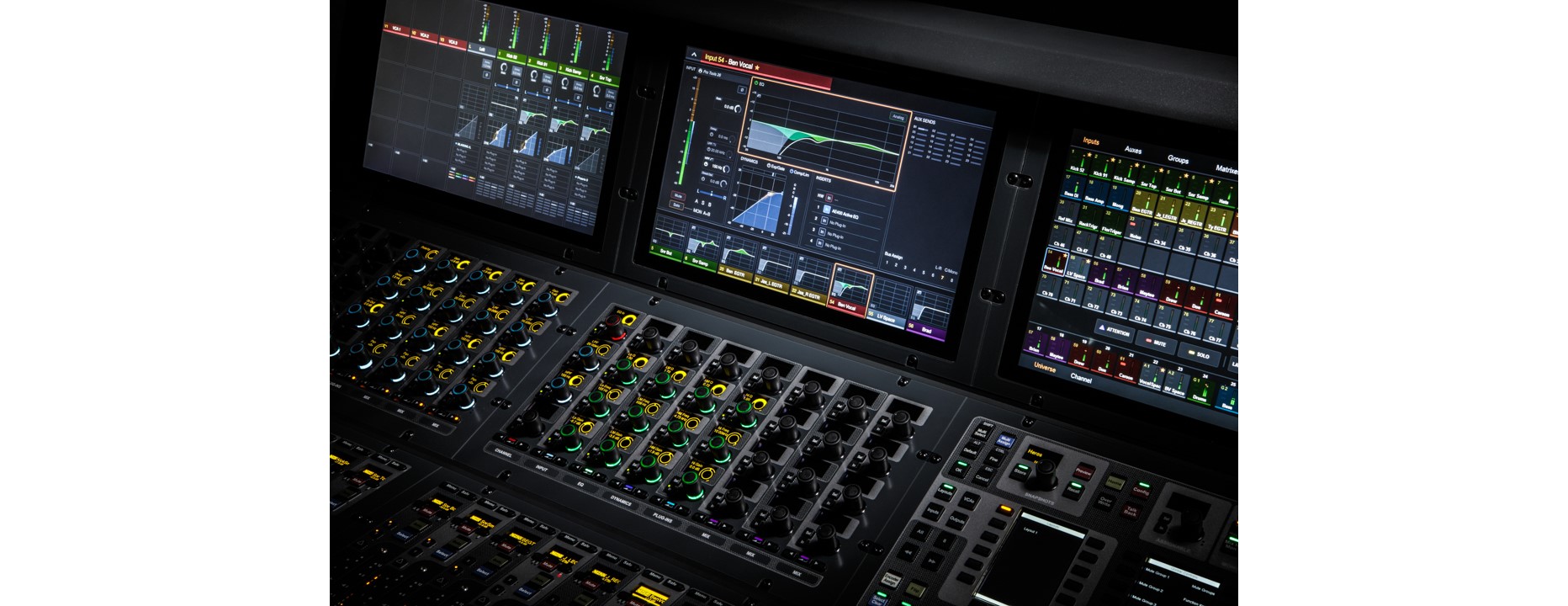

    Módulos de Knobs OLED de alta resolução e indicadores de função em 3 cores

    160 knobs endereçáveis em 5 módulos de canal com Knobs

    96 knobs endereçáveis em 3 módulos de canal com Knobs

    64 knobs endereçáveis em 2 módulos de canal com Knobs

    32 knobs endereçáveis em 1 módulo de canal com Knobs

    32 knobs endereçáveis em 1 módulo de canal com Knobs

    Módulo master

    TFTs gráficos com sensores de acionamento; encoder endereçável com comando de toque e giro; 2 faders endereçáveis; monitoramento, controle de layout e snapshot; controles de transporte e botões de função

    Metering (visualização de sinal)

    Meters de 30 segmentos por canal, com opções de medição pré e pós fade; Indicador Nominal, status para meters de Expander/Gate e Compressor/Redução de ganho do Limiter

    Entradas Analógicas

    8 entradas XLR mic/linha com opção phantom 48V e LEDs de presença de sinal

    nenhuma*

    Saídas Analógicas

    8 saídas XLR com opção mute e LEDs de presença de sinal

    nenhuma*

    Entradas digitais

    4 pares XLR estéreo AES/EBU (8 canais no total)

    nenhuma*

    Saídas Digitais

    4 pares XLR estéreo AES/EBU (8 canais no total)

    nenhuma*

    Saídas de fone de ouvido

    2 entradas de fone independentes 1/4″ TRS estéreo

    1 entrada de fone 1/4″ TRS estéreo

    Entradas e saídas auxiliares

    Saída de vídeo DVI-D, 5 entradas USB 2.0 (2 traseira, 2 frontal, 1 interna), porta Ethernet ECx para controle remoto com ou sem fio, GPIO (8 ent/8 saidas), 2 conexões para footswitch, entrada Linear Time Code, conexão MIDI

    Portas Ethernet AVB

    Duas etherCON (cobre), duas selecionáveis etherCON (cobre) ou SFP (fibra); topologia de rede de anel

    Fonte

    Dual redundante, interna PSU intercambiável

    Dual redundante, interna

    Altura (frontal, traseira)

    91, 388 mm

    91, 205 mm

    Largura

    1,934 mm

    1,304 mm

    989 mm

    671 mm

    Profundidade

    787 mm

    Peso

    Breve

    70 kg

    54 kg

    38 kg

    Breve

    * 16 Rack Local pode alimentar módulo de entradas e saídas local

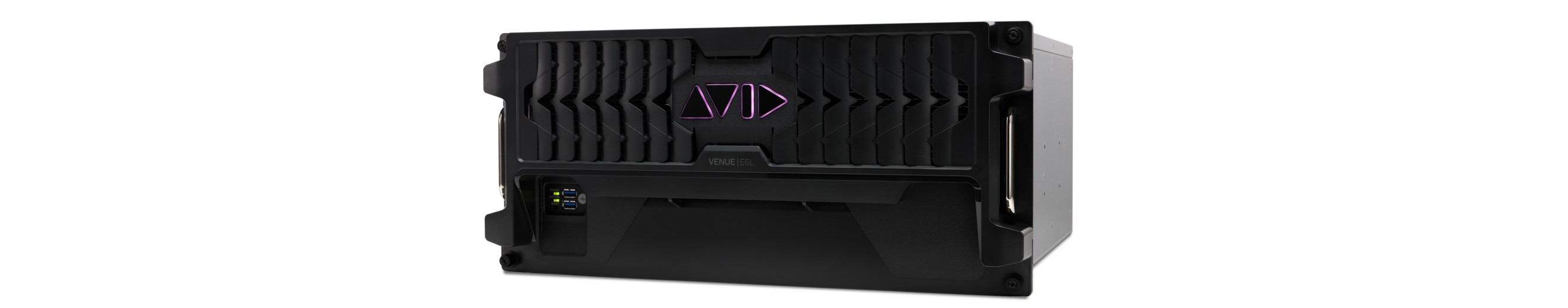

    ENGINE

    E6L-192

    E6L-144

    E6L-112

    Amostragem

    96 kHz

    Canais de entrada

    192

    144

    112

    Processamento de entrada

    HPF, LPF, 4-bandas PEQ, Expander/Gate, Compressor/Limiter, Delay, 4 inserts de plug-in, insert de hardware

    Busses de Mix

    96 + LCR

    64 + LCR

    48 + LCR

    Processamento de saída

    7-bandas PEQ, Compressor/Limiter, Delay, 4 inserts de plug-in, insert de hardware

    Matrix

    24 x 24

    16 x 16

    VCAs

    32

    24

    Busses solo Estéreo

    2, com controle independente

    EQs Gráficos (31-bandas)

    32

    Processamento de sinal digital

    Suporte a até 4 placas de expansão HDX-192 DSP para processamento de plug-ins; inclui uma placa

    Suporte a até duas placas de expansão HDX-192 DSP para processamento de plug-ins; inclui uma placa

    1 placa de expansão HDX-192 DSP incluída, para processamento de plug-ins

    Suporte de plug-ins

    64-bit AAX DSP; também compatível com sistemas Waves SoundGrid através de placa opcional WSG-HD para total integração ao S6L, ou via MADI

    Slots de Plug-in

    200

    125

    100

    Integração com Pro Tools

    Gravação/playback de até 128 pistas de áudio via Ethernet AVB

    Slots de placas de expansão

    4 máx.

    2 máx.

    Portas Ethernet AVB

    Inclui uma placa de rede Ethernet AVB-192 com duas portas (suporte a até duas placas AVB), selecionáveis como etherCON (cobre) ou SFP (fibra), com topologia de anel de rede

    Compartilhamento de entradas e saídas

    Suporte para até 3 racks Stage 64 e 4 Stage 16, num total 192 entradas (requer duas placas de rede Ethernet AVB-192 para compartilhamento)

    Word Clock I/O (entradas e saídas)

    Clock I/O BNC, 75 Ohm coaxial

    Portas USB

    5 portas USB 2.0 (2 frontais, 2 traseiras, 1 interna)

    Fonte

    N+1 redundante, fonte interna intercambiável

    Dimensões (A x L x P)

    218 x 430 x 483 mm

    Espaço em Rack

    5U

    Peso

    33 kg



      I/O

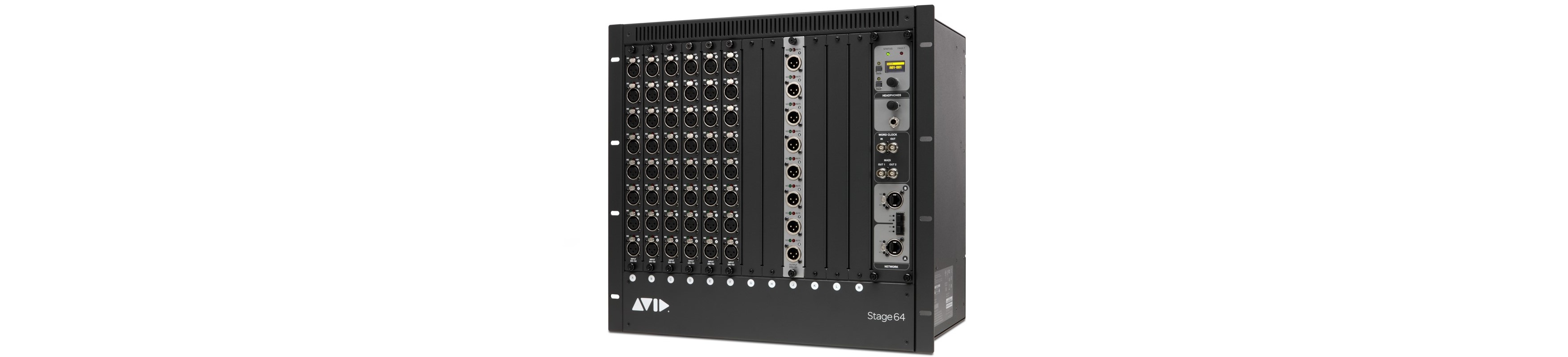

      STAGE 64

      STAGE 32

      STAGE 16

      LOCAL 16

      Máximo de entradas e saídas

      64 canais de entrada, 32 saídas operando em 96 kHz com um rack Stage 64; até 192 canais de entrada /96 saídas suportadas (depende da versão E6L em uso) com 3 racks Stage 64 (64 ent./32 saídas cada)

      Total de 32 canais de entrada/saída operando em 96 kHz com 1 rack Stage 32

      16 entradas de mic/preamps XLR, 8 saídas XLR de linha, 4 canais de saída AES3

      8 entradas de mic/linha XLR, 8 saídas XLR, 4 pares de entradas XLR estéreo AES/EBU (8 canais no total), 4 pares de saída XLR estéreo AES/EBU (8 canais no total)

      Slots de placas de entradas e saídas

      12

      4

      Não disponível

      Não disponível

      Amostragem

      96 kHz

      96 kHz

      96 kHz**

      96 kHz

      Portas Ethernet AVB

      2, selecionáveis etherCON (cobre) ou SFP (fibra), com
      topologia de anel de rede

      2 portas Gigabit Ethernet AVB

      Extensão máxima de cabos

      Cobre: 100 metros (328 pés); Fibra: 500 metros (1,640.4
      pés)

      100 metros (328 pés)

      MADI

      Saída Dual MADI com divisão direta das 64 entradas

      Saída MADI única com divisão direta das 32 entradas

      Não disponível

      Não disponível

      Entrada de fone ouvido no monitor de apoio

      1/4″ TRS estéreo com controle de volume; display para seleção de canal

      Não disponível

      Não disponível

      Não disponível

      Word Clock I/O (entradas e saídas)

      BNC, 75 Ohm coaxial

      Não disponível

      Não disponível

      Não disponível

      Fonte

      PSU Dual redundante interna

      PSU Única, interna

      PSU Dual redundante interna

      Dimensões (A x L x P)

      445 x 432 x 310 mm

      Breve

      175 x 483 x 206 mm com manoplas (configuração em rack)

      132 x 442 x 278 mm

      Espaço em Rack

      10U

      5U

      4U

      3U

      Peso

      31 kg

      Breve

      7.1 kg

      Breve

      As especificações acima são apenas para informação podendo ser alteradas sem aviso prévio.

      * Placas opcionais podem ser compradas separadamente e não estão incluídas nos sistemas.
      ** Quando conectada ao Avid VENUE | S6L—opera em 48 kHz quando conectada ao Avid VENUE | S3L-X.

    Destaques

    Faça mais com uma solução integrada
    Quando o assunto é mixagem ao vivo, a eficiência, a clareza sonora e a confiabilidade têm importância máxima. Avid VENUE | S6L é a única plataforma unificada para som ao vivo que oferece 100% de compatibilidade entre hardware, software e arquivos show possuindo interoperabilidade em todo o sistema. Também é o único sistema que oferece controle direto pelo console de plug-ins Waves e AAX, trazendo mais poder as mixagens, com gravação nativa de 128 pistas no Pro Tools e playback com o Virtual Soundcheck, economizando horas de preparação e passagem de som. Além de tudo isso, suporte fulltime durante três anos para garantir que o show nunca pare.

    Enfrente qualquer desafio das produções ao vivo
    S6L entrega performance e confiabilidade imbatíveis através do design avançado de seu mecanismo de processamento e do fluxo de trabalho inteligente, sendo capaz de lidar com qualquer produção ao vivo. Seu sistema modular e sua flexibilidade sem precedentes torna fácil encontrar a melhor solução e tamanho entre cinco opções de consoles, três racks de processamento e quatro módulos de entradas e saídas, além de opções de rede como Ethernet AVB, Dante e MADI, atendendo as necessidades de qualquer tipo de produção e orçamento. Você pode ainda compartilhar entradas e saídas em vários sistemas simultaneamente, criando mais possibilidades de ligação e fluxo de trabalho enquanto corta custos.

    Mixe e grave em alta resolução e qualidade
    Através de sua arquitetura premiada, de seu mecanismo de processamento de áudio e de seus preamps de alta performance, o sistema S6L proporciona incrível clareza, temperatura e presença sonora por todo caminho de sinal. Também resulta no sistema de gravação Pro Tools mais integrado e de melhor custo efetivo, eliminando a necessidade de interfaces de áudio caras. É compatível com os mesmo plugins e emulações de hardwares externos usados em incontáveis hits, sendo muito fácil trazer o som do estúdio para o show.

    O poder para turbinar performances
    Nos dias de hoje, de turnês e megashows até performances em clubes e eventos coorporativos as demandas das apresentações ao vivo são muito mais complexas. Por isto projetamos um rack de processamento inovador para o S6L, o VENUE | E6L que combina duas poderosas tecnologias operando em sincronia. Com um incrível mecanismo de processamento em tempo real e um DSP dedicado aos plug-ins obtém-se uma solução poderosa no manejo de um número extraordinário de canais, sem complicações e stress.

    Avid VENUE | On-Stage para iOS

    Controle mixagens no palco remotamente
    Não seria ótimo poder andar pelo palco fazendo os ajustes de retorno sem precisar ter o Avid VENUE a sua frente? Você pode fazer isso com o novo App VENUE | On-Stage para iOS, permitindo um controle sem fio da VENUE | S6L ou S3L-X, acessando os volumes das saídas, pans e masters auxiliares com o mesmo estilo gráfico presente na VENUE. É possível ainda que os próprios artistas controlem suas mixagens de retorno usando seus dispositivos iOS compatíveis, e o melhor da história, tudo de graça!

    Ajustes finos da mix em qualquer lugar
    O App VENUE | On-Stage permite literalmente percorrer o caminho dos músicos no palco, escutando exatamente o que eles ouvirão durante suas performances. Além de uma ideia mais precisa sobre como seus ajustes estão impactando cada mixagem de monitoração, o App cria uma comunicação melhor entre técnico e músicos já que os ajustes ocorrem com todos estando bem próximos.

    Permite que os performers controlem a própria mix de retorno
    Esqueça a confusão ao tratar com equipes de técnicos de retorno, ou ainda mais grave, o fato de algum músico não estar ouvindo algo na mix que necessite em determinado momento. Agora qualquer performer com um dispositivo rodando iOS pode baixar gratuitamente o App VENUE | On-Stage e controlar com facilidade a própria mixagem em seu monitor ou fone in-ear.

    Experiência VENUE para iPhone ou iPad
    Aprecie a mixagem ao estilo do sistema VENUE em qualquer dispositivo rodando iOS 10 ou 11 (iPhone, iPad ou iPod). A interface do App VENUE | On-Stage tem visual e funcionalidades semelhantes ao software VENUE, então você se sentirá em casa, independente de qual dispositivo estiver usando.

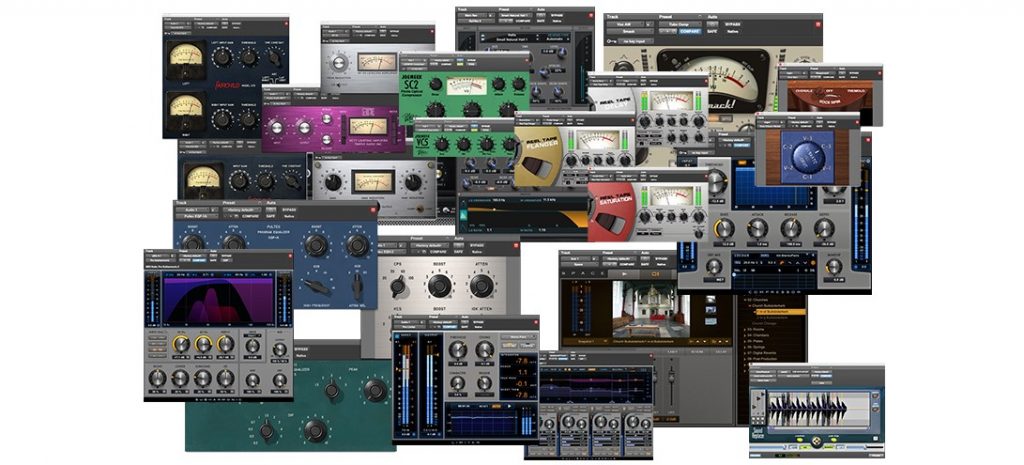

    PLUG-INS

    AVID VENUE | S6L PLUG-IN BUNDLE (PLUG-INS INCLUÍDOS)

    Avid Channel Strip – Mixe com o mesmo equalizador, processadores dinâmicos, filtros e algoritmos de ganho do console System 5

    Pro Limiter – Maximize o loudness de sua mix sem distorção ou aspereza

    BF76 – Emulação que adiciona a característica sonora do compressor clássico solid-state 1176

    Pro Multiband Dynamics – Molde rapidamente sua mix comprimindo ou expandindo seletivamente até 4 bandas de frequência

    Classic Compressors Bundle – Use recriações do BF-2A, BF-3A, Purple Audio MC77, Fairchild 660, e Fairchild 670

    Pro Subharmonic – Produza épicos sons de baixa frequência uma oitava abaixo da som fonte

    D-Fi – Crie efeitos únicos com caraterística retrô, analógica e de síntese neste incrível pacote de plug-ins de modulação

    Pultec Bundle – Use este equalizador suave de simulação de válvulas com 3 recriações dos clássicos Pultec

    D-Verb – Adicione reverberação e ambiência com qualidade de estúdio, de grandes salas a pequenos ambientes

    Reel Tape Suite – Traga a inconfundível temperatura e pegada da fita para sua mix

    Dynamics III – Aprimore sons com esta suíte de plugins: compressor/limiter, expander/gate e de-esser

    Reverb One – Mixe com este reverb de fácil uso e qualidade sonora inquestionável

    Eleven – Tenha sua disposição o som dos melhores amplificadores de guitarra e baixo com essa emulação ultra realista

    ReVibe II – Adicione ambiência e reflexões com sonoridade natural com este poderoso reverb e modelador de ambiência

    EQ III – Modele sons com este equalizador paramétrico de alta resolução e precisão dupla de 1-, 4-, e 7-bandas

    SansAmp PSA-1 – Obtenha uma emulação de amplificador, um gerador de harmônicos e um modelador com este simulador de amplificador valvulado

    Impact – Vá de uma sutil suavização até a compressão extrema com este compressor do tipo bus

    Signal Generator – Calibre interfaces e outros equipamentos com este gerador de sinais de teste

    Mod Delay III – Crie efeitos de delay mono, multi-mono, mono para estéreo e estéreo

    Smack! – Traga para sua mix uma enorme variedade sonora de compressores e limiters

    Moogerfooger Bundle – Obtenha um mundo de possibilidades sonoras com clássicos efeitos de áudio e módulos de síntese vintage

    Tel-Ray Variable Delay – dicione um delay vintage e um eco viajante com este meloso delay

    Pitch II – Dê mais corpo a vocais e guitarras, altere pitch e crie efeitos de afinação

    Time Adjuster – Melhore sons com compensação de atraso e ganho e também inverta fases

    Pro Compressor – Modele sons, melhore pistas e traga vida a suas mixes

    Voce Bundle – Consiga o som dos falantes giratórios e do vibrato mecânico do órgão B-3

    Pro Expander – Dê a sua mix mais energia enquanto controla sinais indesejados



    PLUG-INS DE EFEITO ELEVEN RACK INCLUÍDOS

    BBD Delay – Crie efeitos de delay, chorus e vibrato baseados no Deluxe Memory Man* da Electro-Harmonix

    Green JRC Overdrive – Tenha sua disposição o cobiçado TS-808 Tube Screamer* da Ibanez

    Black Op Distortion – Adicione uma rica distorção e overdrive baseados no pedal Pro Co Rat *

    Orange Phaser – Crie efeitos interessantes com este phase shifter baseado no Phase 90* da MXR

    Black Shiny Wah – Alcance os famosos e clássicos timbres do pedal VOX V846* com esta recriação

    Roto Speaker – Tenha em seu arsenal sonoro o som dos falantes giratórios Leslie* com este efeito customizado pela Avid

    C1 Chorus Obtenha o inconfundível som do Boss CE-1 Chorus* com esta emulação

    Spring Reverb – O brilho e ambiência do spring reverb direto da era dos amplificadores blackface da Fender*

    DC Distortion – Selecione um dos vários timbres saturados deste efeito de distorção customizado pela Avid

    Studio Reverb – Tenha controle completo das características de reverberação de sua mix

    EP Tape Echo – Tenha a disposição com esta emulação os sons vintage e solid-state do Echoplex EP-3*

    Tri-Knob Fuzz – Chegue ao timbre de Hendrix com esta fuzz box baseada no Big Muff Pi* da Electro-Harmonix

    Flanger – Crie sons únicos com estes pedais flanger que vão do leve ao pronunciado, do vintage ao moderno

    Vibe Phaser – Adicione efeitos de variação de fase e de falantes giratórios baseados no Uni-Vibe* da Univox

    Graphic EQ – Corte as frequências problemáticas e ajuste o timbre com este equalizador de 5 bandas

    White Boost – Boost de ganho sem coloração sonora com o respeitado RC Booster* da Xotic

    Gray Compressor – Adicione temperatura a mix com esta emulação do Gray Compressor da Ross*

    * Estes plug-ins não possuem nenhuma ligação, aprovação ou foram desenvolvidos em parceria com as empresas Boss, Echoplex, Electro-Harmonix, Fender, Ibanez, Leslie, Maestro, MXR, Pro Co, Ross, Univox, VOX ou Xotic. Os nomes são apenas para identificar os pedais, amplificadores ou efeitos de falantes emulados pelos plug-ins acima mencionados.

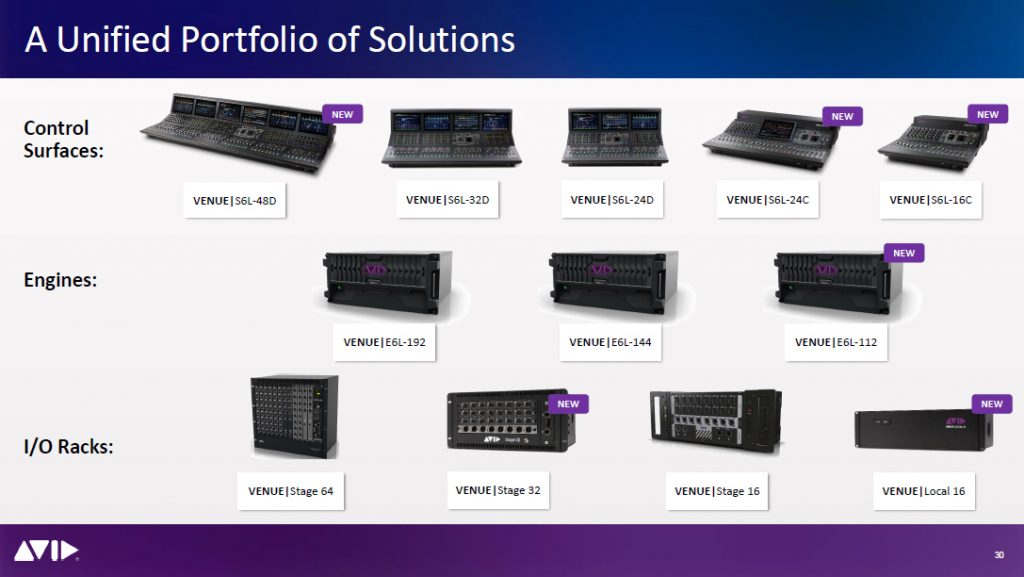

    Conheça a Linha S6L


    S6L-48D

      S6L-32D

        S6L-24D

          S6L-24C

          S6L-16C

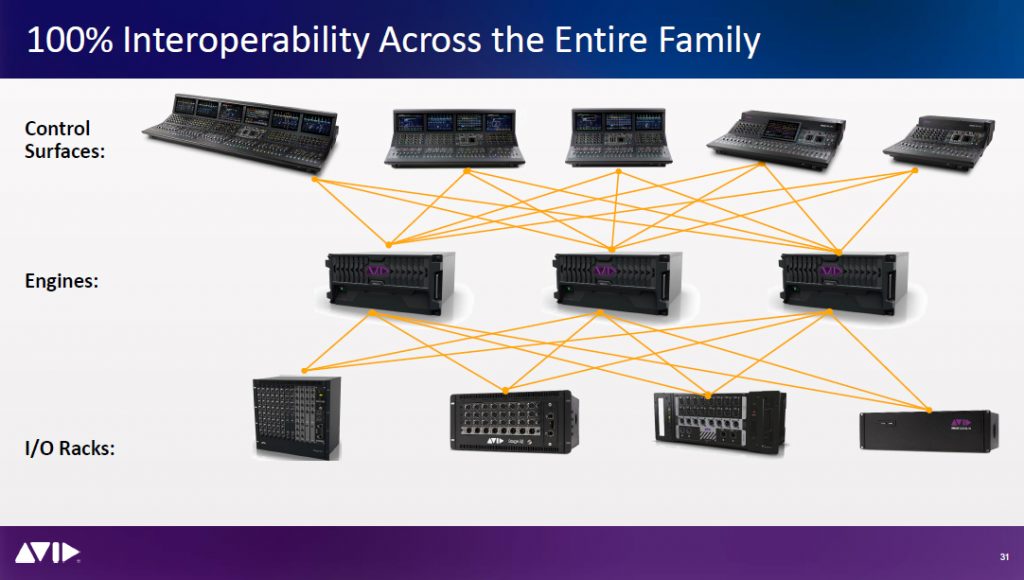

          Compatibilidade S6L
